国产一区国产二区国产三区-国产一区精品-国产一区免费观看-国产一区免费在线观看-亚洲天堂免费-亚洲天堂免费观看

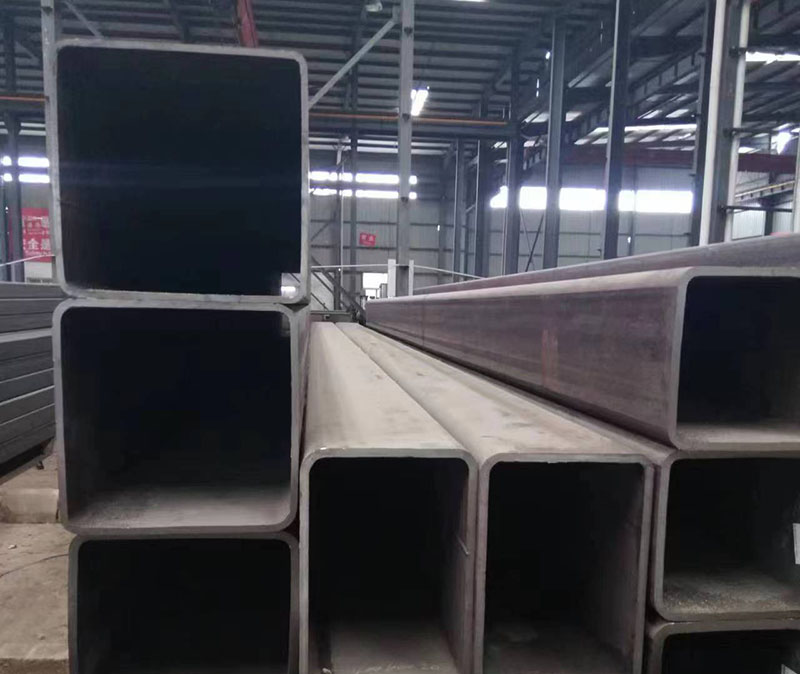

　　汽車高強方管的強度沒有統一標準，核心取決于所用鋼材類型，通常以抗拉強度和屈服強度為核心指標，范圍覆蓋 590MPa 至 2000MPa 以上，具體需匹配汽車不同部位的受力需求。

　　1. 按鋼材類型劃分的強度范圍

　　汽車高強方管的強度直接由其材質決定，不同高強度鋼的強度區間差異顯著，以下是主流類型的具體參數：

　　先進高強度鋼(AHSS)

　　代表材質：雙相鋼(DP鋼，如DP590、DP780)、相變誘導塑性鋼(TRIP鋼)。

　　屈服強度：340MPa 600MPa。

　　抗拉強度：590MPa 980MPa。

　　應用場景：車門防撞梁、底盤縱梁等需平衡強度與韌性的部位，可承受中等沖擊載荷。

　　熱成型鋼(HFQ/HSS)

　　代表材質：22MnB5(最常用)、熱成型馬氏體鋼。

　　屈服強度：950MPa 1200MPa。

　　抗拉強度：1500MPa 2000MPa。

　　應用場景：車身A柱、B柱、后防撞梁等核心安全結構，碰撞時能抵抗劇烈變形，保護座艙空間。

　　超高強度馬氏體鋼(MS)

　　代表材質：馬氏體鋼(如MS1180、MS1500)。

　　屈服強度：800MPa 1100MPa。

　　抗拉強度：1180MPa 2000MPa 以上。

　　應用場景：座椅骨架加強管、底盤連接件等小尺寸高受力部件，需極高的抗疲勞和抗斷裂能力。

　　2. 強度與應用部位的匹配邏輯

　　汽車不同部位對高強方管的強度要求不同，本質是“受力大小決定強度選擇”，避免過度設計或強度不足：

　　低受力部位(如部分底盤支架)：選用抗拉強度 590MPa 780MPa 的 DP 鋼，在保證基礎強度的同時控制成本。

　　中受力部位(如車門防撞梁)：選用抗拉強度 780MPa 980MPa 的 DP 鋼或 TRIP 鋼，兼顧沖擊吸收與輕量化。

　　高受力/安全核心部位(如 A 柱、后防撞梁)：必須選用抗拉強度 1500MPa 以上的熱成型鋼，確保碰撞時不發生不可逆的嚴重變形。

　　3. 影響實際強度的關鍵因素

　　即使是同一種材質，實際應用中高強方管的強度也可能受以下因素影響：

　　生產工藝：冷彎成型的方管，若焊接工藝不佳(如焊縫未熔合)，會導致焊縫處強度低于母材;熱成型鋼的淬火冷卻速度不足，會降低最終抗拉強度。

　　截面尺寸與壁厚：相同材質下，壁厚越厚、截面尺寸越大，方管的整體抗彎曲、抗擠壓強度越高(需結合輕量化需求平衡)。

　　后續處理：部分方管會進行回火處理，可小幅調整強度與韌性的比例(如降低 5%10% 抗拉強度，提升 10%15% 塑性)。

　　如果你需要對比不同車型或不同部位的汽車高強方管強度，要不要我幫你整理一份《汽車高強方管強度與應用部位對應表》，方便你快速查詢具體場景的強度需求?
